전기 차단기 종류와 원리 총정리: 퓨즈·누전차단기·고압차단기 비교(Comprehensive Guide to Electrical Circuit Breakers: Fuse, ELCB, and High-Voltage Breaker Comparison)

1. 회로 차단이 중요성

전기는 인류 문명을 움직이는 가장 강력하고 편리한 에너지입니다.

그러나 전기는 잘못 다루면 감전·화재·폭발로 이어질 수 있는 위험한 에너지원이기도 합니다.
이 때문에 모든 전기 설비에는 반드시 이상 전류를 자동으로 끊어주는 안전장치, 즉 회로 차단 장치가 필요합니다.

예를 들어, 세탁기의 모터가 과열되거나, 전선의 절연이 손상되어 누전이 발생하면 어떻게 될까요?

• 인체가 감전되어 생명이 위험해질 수 있고,
• 화재가 발생해 수많은 인명·재산 피해가 발생할 수 있습니다.

이런 사고를 막기 위해 존재하는 것이 바로 회로 차단 장치(Circuit Breaker, Fuse 등)입니다.
회로 차단 방법을 이해하는 것은 전기 안전의 핵심이며 가정·산업·공공시설 어디에서든 반드시 알아야 할 필수 지식입니다.

2. 회로 차단의 기본 개념

회로 차단이란, 전류가 정상 범위를 벗어나 위험한 상황이 발생했을 때 자동 혹은 수동으로 회로를 끊어 전류의 흐름을 멈추는 행위를 말합니다.

주요 목적은 크게 네 가지입니다.

1. 인체 보호: 감전 방지
2. 화재 예방: 과전류·누전으로 인한 발열 차단
3. 기기 보호: 장비 오작동 및 파손 방지
4. 전력망 안정성: 사고 전류가 전체 전력망으로 확산되는 것 방지

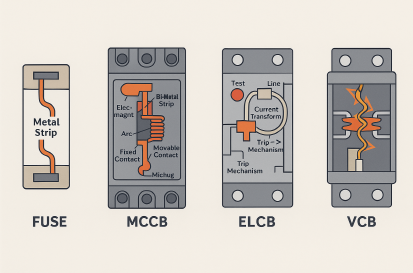

3. 회로 차단 장치의 종류

차단기

3.1 퓨즈 (Fuse)

• 구조와 원리:
  퓨즈는 얇은 금속선(주석, 구리, 은 합금 등)을 절연체 안에 넣은 단순한 구조입니다. 정상 전류에서는 문제가 없지만, 과전류가 흐르면 금속선이 과열되어 녹아 끊어집니다.
• 특징:
  • 장점: 저렴하고 반응 속도가 빠름.
  • 단점: 한 번 끊어지면 반드시 교체해야 하며, 유지보수 번거로움.
• 적용: 가전제품, 전자기기, 소형 회로.
• 현장 사례: 하수처리시설 제어반 내부에도 소형 퓨즈가 많이 쓰이며, 이는 센서나 계측기의 전원을 보호하기 위함입니다.

3.2 배선용 차단기 (MCB, MCCB)

• 구조와 원리:
  스위치 형태의 차단기로, 내부에 **열동식 트립(과부하 보호)**과 **전자석식 트립(단락 보호)**이 들어 있습니다.
  • 과부하가 일정 시간 지속되면 열로 인해 바이메탈이 휘어 접점을 끊음.
  • 단락(합선)처럼 순간 대전류가 흐르면 전자석이 작동해 즉시 차단.
• 특징:
  • 장점: 재사용 가능, 다양한 전류·전압 등급 지원.
  • 단점: 퓨즈보다 반응 속도는 느림.
• 적용: 주택·건물 분전반, 공장 배전반.
• 현장 사례: 하수처리장의 펌프, 블로워, 탈수기 등은 모두 MCCB에 연결되어 있으며, 과부하 발생 시 자동 차단되어 모터를 보호합니다.

3.3 누전 차단기 (ELCB, RCD)

• 구조와 원리:
  들어오는 전류(Phase)와 나가는 전류(Neutral)가 항상 같아야 하지만, 누전이 발생하면 인체나 대지로 전류가 샙니다. 이때 전류 불균형을 감지하여 30mA 이상의 전류가 흐르면 0.03초 이내에 차단합니다.
• 특징:
  • 장점: 감전사고 예방, 화재 방지.
  • 단점: 습기·노이즈에 의한 오동작 가능성.
• 적용: 가정, 병원, 학교, 습기가 많은 산업시설.
• 현장 사례: 하수처리시설의 탈수기실, 유입펌프장 등 물과 가까운 구역에는 반드시 ELCB를 설치해 인명사고를 방지합니다.

3.4 고압 차단기 (ACB, VCB, GIS)

• ACB (Air Circuit Breaker): 공기를 절연 매체로 사용, 대전류 차단.
• VCB (Vacuum Circuit Breaker): 진공 상태에서 접점을 열어 아크 발생 최소화.
• GIS (Gas Insulated Switchgear): SF₆ 가스를 절연 매체로 사용, 초고압에서도 안정적인 차단.
• 특징:
  • 장점: 대용량 전력 차단 가능, 아크 발생 억제.
  • 단점: 고가, 유지보수 필요.
  • 적용: 발전소, 대형 변전소, 대규모 하수처리장.

반응형

4. 회로 차단 방식의 비교

구분	퓨즈	배선용 차단기	누전 차단기	고압 차단기
원리	금속선 용단	열·전자석 트립	누설전류 감지	공기/진공/가스 절연
속도	매우 빠름	보통	0.03초 이내	환경별 다름
장점	저렴, 단순	재사용, 범용	감전 방지	대전류 차단
단점	교체 필요	속도 한계	오동작 가능	고가
사용처	가전제품	건물·산업 설비	가정·병원	발전소·대형 시설

5. 회로 차단 방식의 비교

5.1 하수처리시설

• 펌프, 송풍기, 탈수기 → MCCB와 ELCB 병행 사용.
• 제어반·센서 회로 → 퓨즈로 소전류 보호.
• 고압 인입선 → VCB·GIS 적용.

5.2 아파트 및 주택

• 분전반: MCB(각 회로 보호) + ELCB(누전 보호).
• 개별 가전기기: 내부 퓨즈 장착.

5.3 발전소·공장

• 메인 인입: ACB/VCB/GIS.
• 설비: MCCB + ELCB 조합.

산업현장

6. 법적 기준

• 누전 차단기: KS C IEC 61008 기준, 30mA 이상 누설 시 0.03초 이내 차단.
• 접지 저항: 일반 100Ω 이하, 병원·반도체 1Ω 이하.
• 퓨즈 선정: 전선 허용 전류의 1.25배 이하.
• 차단기 용량: 부하 전류 + 25% 여유 고려.

7. 최신 기술과 미래 전망

1. 스마트 차단기: IoT 기반 → 전류, 온도, 누설 전류 실시간 모니터링.
2. AI 예측 차단: 고장 징후 감지 → 사전 차단.
3. 친환경 절연 기술: SF₆ 가스 대체 친환경 절연 매체 연구.
4. ESS/신재생 연계 차단: 태양광·풍력·ESS와 연계된 고속 차단 기술 개발.

8. 핵심 요점

회로 차단 장치는 전기 안전의 최종 방어선입니다.

• 퓨즈: 단순하지만 소모성.
• 배선용 차단기: 범용적이고 재사용 가능.
• 누전 차단기: 감전·화재 예방에 필수.
• 고압 차단기: 대형 전력 시스템의 심장.

올바른 회로 차단 시스템 구축은 사람의 생명과 설비의 안전을 지키는 전기 안전의 핵심 기반이라고 할 수 있습니다.
