1. 전기 부품이 중요한 이유
우리가 일상에서 사용하는 거의 모든 전자기기는 수많은 전기 부품이 모여 이루어진 작은 세계라고 할 수 있습니다.
손에 쥐고 있는 스마트폰만 보더라도 화면이 켜지고, 소리가 나오며, 무선 신호가 오가는 그 이면에는 수천 개 이상의 부품이 질서 있게 배치되어 있습니다.
마치 사람의 몸이 심장, 혈관, 신경 등으로 구성되어 유기적으로 움직이듯 전자기기 역시 부품 하나하나가 제 역할을 충실히 수행하며 전체 시스템을 살아 움직이게 합니다.
전기 부품은 단순히 전류가 흐르는 도구가 아니라 에너지의 흐름을 조절하고 필요한 기능을 만들어내며, 안전을 보장하는 핵심 요소입니다.
예를 들어 작은 저항기는 회로에서 전류를 제한해 불필요한 과부하를 막아주고, 콘덴서는 순간적인 전압 변동을 흡수하여 안정적인 동작을 보장합니다.
또 다이오드는 전류가 잘못된 방향으로 흐르지 않도록 막아주고, 트랜지스터는 미세한 신호를 증폭해 우리가 음악을 듣거나 영상을 시청할 수 있게 합니다.
이처럼 각 전기 부품은 크기는 작지만 담당하는 역할은 매우 큽니다.
작은 하나의 부품만 제대로 작동하지 않아도 전체 기기가 멈추거나 오작동을 일으키는 경우가 많습니다.
가정용 전기 배선에 사용되는 퓨즈와 차단기를 생각해봅시다.
만약 이 보호 장치가 없다면 순간적인 과전류가 발생했을 때 화재로 이어질 수 있습니다.
산업 현장에서는 더욱 심각합니다.
모터나 변압기에 문제가 생겼을 때 보호 부품이 제 역할을 하지 못하면 수억 원의 설비 손상과 인명 피해로 이어질 수 있습니다.
뿐만 아니라 전기 부품은 단순히 전기를 흘려보내는 역할을 넘어서 새로운 기술과 혁신의 출발점이 되기도 합니다.
결국 전기 부품을 안다는 것은 단순히 전선을 연결하고 스위치를 켜는 수준을 넘어 전기의 본질을 이해하고 미래 기술을 만들어가는 과정이라고 할 수 있습니다.

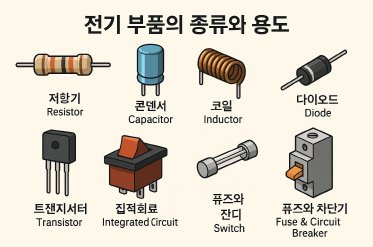

전기 부품을 크게 수동 부품, 능동 부품, 제어 및 보호 장치, 에너지 변환 장치로 나누어 그 종류와 용도를 살펴보고자 합니다.
2. 전기 부품의 분류 체계
전기 부품은 그 역할에 따라 여러 가지로 나눌 수 있습니다.
크게 보아 수동 부품(Passive Components)과 능동 부품(Active Components) 그리고 제어·보호 장치와 에너지 변환 장치로 분류합니다.
- 수동 부품: 전류를 스스로 발생시키지 않고, 흐름을 단순히 조절·저장하는 부품
- 저항기, 콘덴서, 인덕터
- 능동 부품: 외부 전원을 받아 신호를 증폭하거나 스위칭하는 부품
- 다이오드, 트랜지스터, IC
- 제어·보호 장치: 전류 흐름을 켜고 끄거나, 이상 시 차단하는 장치
- 스위치, 퓨즈, 차단기
- 에너지 변환 장치: 전기를 기계적 에너지나 다른 형태로 변환하는 장치
- 모터, 발전기, 변압기
3. 수동 부품 (Passive Components)
3.1 저항기 (Resistor)
- 원리: 전류의 흐름을 제한하고 전압을 분배합니다.
- 종류:
- 탄소피막 저항: 가격이 저렴하고 일반 회로에 널리 사용
- 금속막 저항: 정밀도가 높아 계측 회로에 사용
- 가변저항(포텐셔미터): 회전·슬라이드로 값 조절 가능, 볼륨 조절기 등에 사용
- 용도:
- LED 밝기 조절
- 전압 분배기 회로
- 전류 제한 및 발열 장치
3.2 콘덴서(커패시터, Capacitor)
- 원리: 전기를 저장했다가 필요한 순간 방출하는 장치
- 종류:
- 전해콘덴서: 용량이 크고 전원 필터에 사용
- 세라믹 콘덴서: 고주파 회로에 적합
- 필름 콘덴서: 안정성이 높아 오디오 회로에 많이 사용
- 용도:
- 전원 회로에서 리플 제거
- 모터 기동 보조
- 신호 필터링
3.3 인덕터(코일, Inductor)
- 원리: 코일에 전류가 흐르면 자기장이 생기고, 이 자기장이 다시 전류에 영향을 줌
- 종류:
- 공심 코일: 고주파 회로용
- 철심 코일: 전력용 변압기
- 토로이드 코일: 효율적이고 소형화 가능
- 용도:
- 스위칭 전원 장치
- 무선 충전 코일
- 노이즈 제거
4. 능동 부품 (Active Components)
4.1 다이오드(Diode)
- 원리: 전류를 한쪽 방향으로만 흐르게 하는 반도체 소자
- 종류:
- 정류 다이오드: AC → DC 변환
- 제너 다이오드: 전압 안정화
- 발광 다이오드(LED): 전기에너지를 빛으로 변환
- 쇼트키 다이오드: 빠른 스위칭, 전력전자 회로에 사용
- 용도:
- 전원 정류 회로
- 과전압 보호
- 조명 및 디스플레이
4.2 트랜지스터(Transistor)
- 원리: 작은 전류로 큰 전류를 제어, 증폭 및 스위칭 기능 수행
- 종류:
- BJT(쌍극형 트랜지스터): 증폭 기능
- FET: 입력 임피던스가 높아 센서 회로에 유리
- MOSFET: 전력 제어 및 스위칭에 많이 사용
- 용도:
- 오디오 증폭기
- CPU 내부 회로
- 전자 스위치
4.3 집적회로(IC, Integrated Circuit)
- 원리: 다수의 트랜지스터, 저항, 다이오드 등을 집적한 소자
- 종류:
- 아날로그 IC: 신호 처리
- 디지털 IC: 논리 연산, 메모리
- 마이크로컨트롤러: MCU, 임베디드 제어
- 용도:
- 스마트폰, 컴퓨터, 자동차 ECU
- 센서 제어
- 통신 장치
5. 제어 및 보호 장치
5.1 스위치(Switch)
- 역할: 회로를 연결·차단
- 종류: 토글 스위치, 푸시버튼, 마이크로 스위치
- 용도: 조명 스위치, 기계 제어
5.2 퓨즈(Fuse)와 차단기(Circuit Breaker)
- 역할: 과전류 시 회로를 차단해 화재 예방
- 종류: 유리관 퓨즈, 열퓨즈, 누전 차단기
- 용도: 가정, 산업용 전기 보호
6. 에너지 변환 장치
6.1 변압기(Transformer)
- 교류 전압을 승압·강압
- 송전선로, 가정용 어댑터, 전자기기 전원
6.2 모터(Motor)
- 전기에너지를 회전 에너지로 변환
- 가전제품, 로봇, 산업 설비
6.3 발전기(Generator)
- 기계적 에너지를 전기 에너지로 변환
- 발전소, 풍력, 수력
7. 실제 사례
- 가정용: 전등, 콘센트, 차단기, 냉장고 모터
- 산업 현장: 고압 차단기, PLC 제어 회로, 대형 변압기
- 전자 기기: 스마트폰 IC, 저항, 콘덴서
8. 전기 부품 선택과 안전
- 정격 전압·전류 확인 필수
- 과부하 방지 장치 적용
- 고온·고습 환경 고려
- 국제 규격(KC, CE, UL) 인증 확인
9. 핵심 요점
전기 부품은 단순한 소자가 아니라, 전류의 흐름과 변환을 조율하는 핵심 요소입니다.
이들의 역할과 용도를 제대로 이해하면, 기기의 구조를 파악하고, 고장을 진단하며, 안전하게 실험할 수 있습니다.
따라서 전기 부품에 대한 이해는 전기 기초 지식의 완성이자, 안전과 효율의 출발점이라 할 수 있습니다.
오늘은 전기 부품의 종류와 용도에 대해 살펴보았습니다.
작은 부품 하나하나가 모여 우리의 일상과 산업을 움직이는 힘이 된다는 것을 알았습니다.
앞으로도 유익한 전기 기초 지식을 꾸준히 전해드리겠습니다.
