1. 에너지를 다시 돌려주는 발전기
전기는 ‘만드는 순간 바로 소비되어야 하는 에너지’입니다.
발전소에서 생산된 전력은 실시간으로 수요에 맞춰 공급되어야 하며, 남거나 부족하면 계통 불안정이 생깁니다.
전력의 흐름 속에서 유도 발전기(Induction Generator) 는 특히 풍력, 소수력, 회생에너지 시스템 등에서 중요한 역할을 합니다.
유도 발전기는 전기 모터(Induction Motor) 와 거의 같은 구조를 가지고 있지만
한 가지 차이 회전 속도가 달라지는 순간 전혀 다른 장치로 변합니다.
전동기가 전기를 ‘소모’하여 축을 돌린다면 유도 발전기는 축을 돌려 ‘전기를 만들어내는’ 장치입니다.
2. 기본 개념 — 유도 현상(Induction)의 의미
“유도(Induction)”라는 단어는 자속(磁束, Magnetic Flux) 의 변화로 인해
도체 내부에 전류가 생긴다는 패러데이의 전자기 유도 법칙에서 왔습니다.
“자기선속이 시간에 따라 변화하면, 그 도체에 기전력이 유도된다.”
유도 발전기도 바로 이 원리에 따라 작동합니다.
코일과 자속의 상대 운동이 전기를 만들어내는 것입니다.
다만 동기 발전기와 달리, 유도 발전기는 자체 자극(자기장)을 만드는 능력이 없습니다.
따라서 외부에서 공급되는 자기장(전력망의 자속) 또는 콘덴서(Self-excitation) 가 필요합니다.

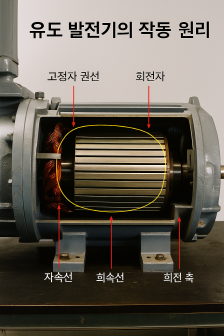

3. 유도 발전기의 구조
유도 발전기의 구조는 매우 단순하지만 공학적으로 정교합니다.
| 구성 요소 | 설명 | 역할 |
| 고정자 (Stator) | 3상 권선이 감긴 부분 | 교류 자속을 생성 |
| 회전자 (Rotor) | 농형(스크럴 케이지) 또는 권선형 | 자속과 상호작용, 유도전류 발생 |
| 슬립링 (Slip Ring) | 권선형 회전자에서 외부저항 연결용 | 전류 제어 및 특성 조정 |
| 축 (Shaft) | 기계적 회전력 전달 경로 | 터빈 또는 엔진과 연결 |
| 프레임 (Frame) | 외함, 냉각 경로 제공 | 기계적 지지 및 냉각 |
전기적으로는 전동기와 완전히 동일한 구조입니다.
단지 운전 조건이 달라지면 “전동기”가 “발전기”로 바뀝니다.
4. 핵심 개념 — 동기 속도(Synchronous Speed)와 슬립(Slip)
유도 발전기의 작동을 이해하려면 동기 속도와 슬립을 반드시 알아야 합니다.
| 기호 | 의미 |
| Ns | 동기속도(rpm) |
| f | 전원 주파수(Hz) |
| P | 극수(Number of poles) |
작동 조건별 구분
| 작동 모드 | 속도 조건 | 에너지 흐름 | 동작 |
| 전동기 모드 | Nr<Ns | 전기 → 기계 | 모터처럼 작동 |
| 발전기 모드 | Nr>Ns | 기계 → 전기 | 발전기로 작동 |
터빈이나 엔진이 회전자를 동기속도보다 빠르게 돌리면,
회전자 도체에 역방향 유도전류가 생기며 전력을 외부로 밀어냅니다.
이때부터 유도전동기는 유도발전기가 되는 것입니다.
5. 작동 원리 단계별 해설
1️⃣ 기계적 에너지 입력
- 풍력, 수력, 디젤 엔진 등에서 축이 회전
- 회전자가 고정자 자속보다 약간 빠르게 움직임
2️⃣ 상대 속도 차이 발생
- 이 속도 차이에 의해 회전자 도체에 전류가 유도
3️⃣ 유도전류와 자속의 상호작용
- 회전자의 유도전류가 고정자의 자속과 반대 방향 토크 생성
4️⃣ 역방향 전력 흐름 형성
- 생성된 역토크가 전류를 전원(계통)으로 밀어냄
- 이때 고정자 코일을 통해 외부로 전력이 공급
6. 자기여자(Self-Excitation) 방식
그렇다면, 전력망이 없는 독립형 환경에서는 어떻게 발전할까요?
이때 사용하는 방식이 자기여자(Self-Excited Induction Generator, SEIG) 입니다.
6.1 작동 개념
- 회전 중 남아 있는 잔류 자속(residual flux) 으로
- 콘덴서(Capacitor Bank) 에 전압 유도
- 이 전압이 다시 자속을 만들어 지속적인 발전 루프 형성
결국, 콘덴서가 전력망 대신 “자기장 공급원” 역할을 하게 됩니다.
6.2 SEIG의 장점과 응용
| 항목 | 내용 |
| 장점 | 독립형 발전 가능, 단순 구조, 유지보수 용이 |
| 단점 | 부하변동 시 전압 불안정, 역률 조정 필요 |
| 응용분야 | 농촌 소수력, 마이크로그리드, 풍력 독립 발전 |
7. 유도 발전기의 특성
| 특성 항목 | 내용 |
| 출력 전압 | 회전속도 및 부하에 따라 변화 |
| 전류 위상 | 전압보다 지연(역률 낮음) |
| 자기여자 여부 | 외부 전원 또는 콘덴서 필요 |
| 속도 제어 | 동기속도보다 약간 빠른 범위에서만 발전 가능 |
| 전력계통 연계 | 안정적 동작 위해 계통 연결 필요 |
8. 유도 발전기의 실제 응용
8.1 풍력 발전 시스템
풍속이 일정하지 않은 환경에서도 회전 속도의 변화를 허용하기 때문에 가변속 풍력 터빈에 적합합니다.
최근에는 인버터(PCS)를 함께 사용해 주파수·전압을 제어합니다.
8.2 소수력 발전소
낙차가 작은 하천이나 농업용 수로에서도 쉽게 설치 가능하며 별도의 여자장치 없이 저비용 발전이 가능합니다.
8.3 회생에너지 시스템
엘리베이터, 산업용 감속기 등에서 하강·감속 시 발생하는 기계적 에너지를 전기로 되돌려 회수할 때 사용됩니다.
9. 유도 발전기, 단순하지만 똑똑한 발전기
유도 발전기는 스스로 자속을 만들 수 없지만 외부 자속이 주어지면 즉시 에너지를 전기로 변환합니다.
그 단순함 속에서 강력한 장점이 있습니다
고장에 강하고, 부하 변화에 유연하며, 재생에너지 환경에 적합하다는 점입니다.
동기 발전기가 정교한 오케스트라의 지휘자라면 유도 발전기는 언제 어디서나 묵묵히 전기를 되돌려주는
“전력계의 서포터”입니다.
앞으로 분산전원 시대에서 이 단순하고 효율적인 장치가 에너지 순환의 조용한 핵심이 될 것입니다.
