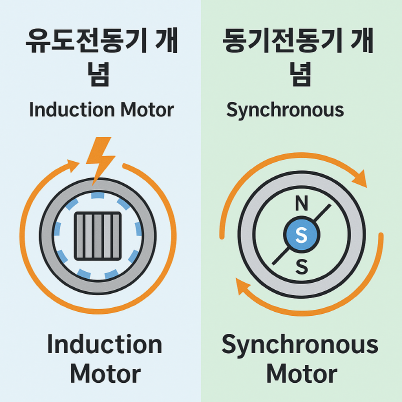

1. 유도전동기와 동기전동기 기본 개념
1.1 유도전동기(Induction Motor)
- 고정자의 회전자기장이 회전자를 지나갈 때 전압이 ‘유도’된다.
- 전류가 생성되고, 이 전류가 만든 자속으로 토크가 발생한다.
- 가격이 저렴하고 구조가 단순하다.
- 산업용 펌프·팬·블로워·컨베이어 등에 가장 많이 사용된다.
1.2 동기전동기(Synchronous Motor)
- 회전자에 자석 또는 계자전류가 존재한다.
- 회전자의 자속이 고정자의 회전자기장과 ‘동기’되어 회전한다.
- 부하가 걸려도 속도가 변하지 않는다.
- 전기차, 터보블로워, 로봇, CNC 장비 등 정밀·고효율 장비에 사용된다.
2. 작동 원리의 차이
2.1 유도전동기 원리
- 고정자에 3상 전류가 흐르면 회전자기장(RMF)이 생성된다.
- RMF가 회전자를 지나가면서 회전자 내부에 유도전압(EMF)이 발생한다.
- 회전자에 전류가 흐르고, 자체 자속이 형성되며 토크가 만들어진다.
- RMF가 회전자를 ‘추월’해야 유도전압이 발생한다.
- 이 속도 차이가 ‘슬립’이며, 유도전동기의 특징이다.
2.2 동기전동기 원리
- 회전자는 처음부터 자석 또는 계자전류로 인해 N극·S극을 가진다.
- 고정자 RMF가 회전하면 회전자의 자석이 그 방향으로 끌려간다.
- 일정 속도에 도달하면 RMF와 회전자가 자속적으로 ‘잠김(Locking)’ 상태가 된다.
- 이때 슬립은 0이며 속도는 RMF와 완전히 동일하다.
3. 가장 중요한 차이: 슬립(Slip)
3.1 슬립의 개념
슬립은 전동기 실제 속도(Nr)가 동기속도(Ns)에 비해 얼마나 느린지를 나타내는 값이다.
3.2 유도전동기에서의 슬립
- 슬립이 있어야 유도전압이 발생한다.
- 보통 1~5% 범위이다.
- 부하가 증가하면 슬립이 커지고 속도는 줄어든다.
- 슬립이 커질수록 전류 증가, 발열 증가, 효율 감소가 발생한다.
3.3 동기전동기에서의 슬립
- 슬립 = 0
- 부하가 걸려도 속도 변하지 않음
- 속도가 완전히 고정되므로 정밀 제어 가능

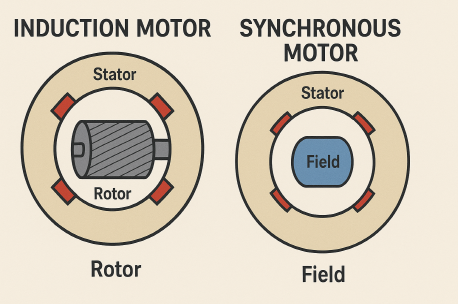

4. 구조적 차이
4.1 유도전동기 구조
- 회전자: Squirrel Cage 형태
- 알루미늄 또는 구리 도체가 링으로 연결된 구조
- 유도전류만 흐르며 자속 형성
- 내구성 강하고 가격 저렴
4.2 동기전동기 구조
동기전동기는 3가지 회전자 방식이 있다.
- Wound Field Rotor
- 계자전류 인가
- 슬립링·브러시 필요
- 역률 조정 가능
- PMSM(영구자석형 동기전동기)
- 네오디뮴 자석 사용
- 효율 매우 높음
- 전기차·터보블로워의 표준 모터
- SynRM(릴럭턴스형 동기전동기)
- 자석 없음
- 철심 구조로 자속 경로 형성
- 가격 저렴 + 고효율
5. 속도 특성의 차이
5.1 유도전동기 속도 특성
- 부하 증가 → 슬립 증가 → 속도 감소
- 실제 회전수는 동기속도보다 항상 낮다
- 일반 4극 60Hz 예시
- 동기속도: 1800rpm
- 실제 무부하: 1780~1790rpm
- 정격부하: 1710~1750rpm
5.2 동기전동기 속도 특성
- 속도는 전원 주파수로 정확히 결정된다.
- 4극, 60Hz → 1800rpm 고정
- 부하 변화와 무관하다.
- 정밀 속도 제어가 필요한 장비에서 필수적이다.
6. 효율(Efficiency)의 차이
6.1 유도전동기 효율
- 슬립손실 존재
- 회전자 동손(I²R) 존재
- 철손·풍손 발생
- IE1~IE3 등급이 대부분
6.2 동기전동기 효율
- 슬립 = 0
- PMSM은 회전자에 전류가 흐르지 않음 → 동손 0
- 자속 형성 위한 추가 전력 불필요
- IE4~IE5 초고효율 가능
- 전기차 모터(95~97%)가 PMSM을 사용하는 이유가 여기에 있다.
7. 토크(Torque) 특성 비교
7.1 유도전동기
- 슬립 증가 → 토크 증가
- 기동토크가 크다
- 부하 급변에 따른 속도 변화 존재
- 과부하 시 발열 증가와 효율 저하 발생
- 브레이크다운 토크 이후에는 토크 급격 감소
7.2 동기전동기
- 슬립 없이 토크 발생
- 토크는 계자전류·자속·부하각에 의해 결정
- 부하 급변에도 속도 고정
- 고속·고응답 장비에 적합
반응형
8. 역률(Power Factor) 차이
8.1 유도전동기 역률
- 지상역률(Lagging PF)
- 보통 0.7~0.85 수준
- 역률 보상기(콘덴서)가 필요함
8.2 동기전동기 역률
- 계자전류로 역률 조정 가능
- Lagging → PF=1 → Leading 까지 가능
- 대형 산업 시설에서 전력요금 절감 효과 큼
9. 기동 방식의 차이
9.1 유도전동기
- 직접기동(DOL)
- Y-Δ 기동
- 소프트스타터
- 인버터 기동
기동전류는 정격의 6~8배까지 올라갈 수 있다.
9.2 동기전동기
- 스스로 기동 불가
- 다마퍼권선으로 유도전동기처럼 기동
- 이후 계자 투입해 동기화
- PMSM은 인버터 없이는 기동 불가
10. 산업 적용 분야의 차이
10.1 유도전동기 활용 분야
- 펌프
- 블로워
- 팬
- 압축기
- 컨베이어
- 일반 회전기계 대부분
10.2 동기전동기 활용 분야
- 터보블로워(폐수처리장 DO 제어 핵심)
- 전기차 구동모터
- 로봇·서보 드라이브
- CNC 고정밀 장비
- 고효율 압축기
- 고속 회전 설비
11. 표로 보는 핵심 차이 요약
| 항목 | 유도전동기 | 동기전동기 |
| 원리 | 유도전압 → 토크 | 자속 동기화 → 토크 |
| 슬립 | 있음 (1~5%) | 없음 (0%) |
| 속도 | 부하 따라 변화 | 주파수로 완전 고정 |
| 효율 | IE1~IE3 | IE4~IE5 |
| 기동 | 쉬움 | 인버터 필수 |
| 역률 | 지상역률 | PF=1 또는 Leading |
| 제어 | 단순 | 고정밀 벡터제어 |
| 가격 | 저렴 | 상대적으로 고가 |
| 용도 | 일반 설비 | 고정밀·고효율 설비 |
12. 두 전동기는 완전히 다른 성격이다
유도전동기는 “슬립이 있는 경제적인 모터”
동기전동기는 “슬립이 0인 고정밀·고효율 모터”
두 전동기는 경쟁 관계가 아니라 장비 특성에 따라 가장 적합한 전동기를 선택하는 보완적 관계다.
전기·기계 설비 운영자, 폐수처리장 엔지니어, 자동화 관리자라면
두 전동기의 차이를 정확히 이해하는 것이 설비 운영 효율을 크게 높인다.
