1. 전압의 본질
우리가 전기를 배울 때 가장 먼저 접하는 개념은 전압(Voltage)입니다.
그러나 전압은 단순히 전기의 크기만을 의미하지 않습니다.
전압은 사실 전위차(Potential Difference)라는 물리적 개념에서 비롯된 것이며 그 바탕에는 전위(Potential)라는 더 근본적인 정의가 있습니다. 전위와 전위차는 전기 회로, 전자기학, 그리고 전기 공학 전반을 이해하는 출발점이라고 할 수 있습니다.
전위와 전위차의 의미, 그 관계, 그리고 실제 전기 시스템에서의 응용까지 차근차근 살펴보겠습니다.
2. 전위(Potential)의 기본 개념
2.1 정의
전위는 한 점에서 전하가 가지는 전기적 위치 에너지를 단위 전하당으로 나타낸 값입니다. 즉, 단위 전하(1쿨롱, C)를 특정 지점으로 옮길 때 필요한 에너지를 전위라고 정의합니다.
여기서,
- V: 전위 (Volt, V)
- W: 전하를 이동시키는 데 필요한 일(Joule, J)
- q: 전하의 양(Coulomb, C)
전위는 에너지/전하의 형태로 정의됩니다.
2.2 단위와 표현
전위의 단위는 볼트(V)입니다. 1볼트란, 1쿨롱의 전하를 이동시키기 위해 1줄(J)의 에너지가 필요한 경우를 의미합니다.
따라서 볼트는 단순한 숫자가 아니라 전기적 위치 에너지의 상대적 크기를 나타내는 물리량입니다.
2.3 비유: 물의 높이
전위를 쉽게 이해하기 위해 물의 위치 에너지와 비교할 수 있습니다.
높은 곳에 위치한 물은 중력 위치 에너지를 가지고 있으며, 이 에너지는 물이 낮은 곳으로 흐르면서 일을 할 수 있게 합니다.
전위 또한 이와 같습니다. 전하는 전기장 속에서 위치에 따라 다른 에너지를 가지며, 이 차이가 일을 하게 만듭니다.
3. 전위차(Potential Difference)의 개념
3.1 정의
전위차는 두 점 사이의 전위의 차이를 의미합니다. 우리는 이를 흔히 전압(Voltage)이라고 부릅니다.
A점의 전위가 10V이고 B점의 전위가 2V라면, A와 B 사이의 전위차는 8V입니다. 이 전위차가 전자를 이동시키고 전류를 발생시키는 원동력이 됩니다.
3.2 단위
전위차 또한 단위는 볼트(V)입니다.
우리가 가정에서 사용하는 220V 전원은 사실 콘센트 두 단자 사이의 전위차가 220볼트라는 의미입니다.

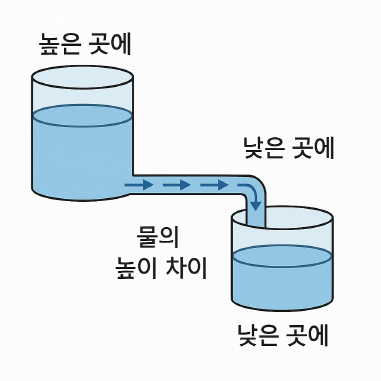

3.3 비유: 물 높이 차
물통 두 개를 생각해 봅시다. 한쪽은 높은 곳에, 다른 한쪽은 낮은 곳에 있습니다.
두 물통을 파이프로 연결하면 물은 자연스럽게 높은 쪽에서 낮은 쪽으로 흐릅니다.
이때 물의 높이 차이가 바로 전위차에 해당합니다. 마찬가지로 전자도 전위차가 있는 두 지점 사이에서 흐르게 됩니다.
4. 전위와 전위차의 관계
4.1 전위는 절대적인 값이 아니다
전위는 항상 기준점을 정하고 상대적으로 정의해야 합니다.
예를 들어, 땅(지면, Ground)을 0V로 설정하면, 그에 비해 배터리의 +극은 +1.5V, –극은 0V 또는 –1.5V가 됩니다.
따라서 전위 자체는 절대적인 값이 아니라 상대적인 개념입니다.
4.2 전위차가 일을 한다
전위가 위치 에너지라면, 전위차는 그 에너지의 차이입니다.
이 차이가 실제로 전하를 이동시키고, 전류를 발생시키며, 전기 장치가 작동하게 만듭니다.
따라서 회로에서 중요한 것은 전위 그 자체보다 전위차라고 할 수 있습니다.
5. 일상 속 전위와 전위차
5.1 건전지
건전지의 +극과 –극 사이에는 약 1.5V의 전위차가 존재합니다. 회로를 연결하면 이 전위차가 전자를 이동시키며 전류가 흐릅니다.
5.2 가정용 전기
한국의 가정용 전기는 220V입니다. 이는 콘센트의 두 단자 사이 전위차가 220V임을 의미합니다. 덕분에 가전제품이 동작할 수 있습니다.
5.3 번개
구름과 땅 사이에는 수천만 볼트의 전위차가 형성됩니다. 이 전위차가 임계점을 넘으면 공기가 순간적으로 절연을 잃고 방전이 일어나면서 번개가 발생합니다.
6. 전위와 전위차의 물리적 해석
6.1 전기장과의 관계
전위차는 전기장의 세기와 거리에 의해 결정됩니다.
여기서,
- V: 전위차
- E: 전기장의 세기
- d: 두 지점 사이 거리
강한 전기장 속에서는 짧은 거리에서도 큰 전위차가 생기고, 약한 전기장 속에서는 긴 거리를 이동해야 같은 전위차가 생깁니다.
6.2 전자의 운동 에너지
전자가 전위차를 따라 이동하면, 전위차가 클수록 전자가 얻는 운동 에너지도 커집니다.
따라서 전위차는 단순한 개념을 넘어, 전자의 속도와 운동 상태를 결정짓는 중요한 요소입니다.
7. 전기회로에서의 활용
7.1 저항과 옴의 법칙
전위차는 저항과 결합하여 옴의 법칙을 만듭니다.
여기서,
- V: 전위차(전압)
- I: 전류(A)
- R: 저항(Ω)
전위차가 크면 전류가 많이 흐르고, 저항이 크면 전류는 적게 흐릅니다.
7.2 전력 계산
전위차와 전류의 곱은 전력이 됩니다.
이 공식은 모든 전기 기기의 소비 전력을 계산하는 기본 원리입니다.
8. 전위와 전위차를 이해하는 이유
8.1 안전
전위차가 크다는 것은 감전 위험이 높다는 것을 의미합니다. 따라서 전기 안전 교육에서는 항상 “전위차”의 위험성을 강조합니다.
8.2 효율
전력 시스템에서는 불필요한 전위차 손실을 줄이는 것이 효율 개선의 핵심입니다. 송전선에서 전력 손실을 줄이기 위해 높은 전압으로 전송하고, 변전소에서 다시 낮추어 사용하는 이유도 전위차 개념과 직결됩니다.
8.3 응용
전자공학에서는 전위차를 정밀하게 제어하여 트랜지스터, 다이오드, 집적회로(IC) 등이 동작합니다. 전위차 제어 없이는 반도체 기술도 존재할 수 없습니다.
